一、产品应用：

采用独特的1000Hz的L波电信号检测技术以及厚比，温度等多参数融合算法，通过检测传感器监测面的不同物质状态：结冰、结冰厚度等条件下的电容值，并集成温度检测以及温度补偿技术进行结冰以及结冰厚度的监测。

传感器结构简单，安装方便，抗干扰能力强，专业用于供电铁塔、电力塔杆、输电线路等结冰监测，是监测电力结冰、电力保护等物联网应用的重要解决方案，同时还可以满足各种野外建筑物、通信塔及海上石油钻井平台等恶劣环境下对覆冰厚度的实时连续监测。

二、产品特点：

可对供电线路的多种结冰状况进行监测，提高电网安全系数

多参数融合算法提高了检测准确性

传感器体积小便于线路、塔架安装

传感器可使用性极强，冬天监测结冰、雨天监测雨水、高温天监测温度

独特的结构设计可抗超强压力，不易损坏

三、技术参数：

检测参数：结冰、结冰厚度、温度

量程：覆冰：0~100mm

分辨率：0.5mm

检测精度：0.1mm

电源电压：5~24VDC

功率：＜0.4W

灵敏度：0.4℃

通信方式：RS485 MODBUS

温度输出：-40℃~85℃

温度补偿范围：-40℃~85℃

探头材质：塑料、橡胶、陶瓷

环境温度：-40℃~85℃

防护等级：IP67

电网防结冰、电力结冰保护的佳选择

可输出冰厚、温度等信号互不干扰

四、功能

结冰实时监测

结冰预警

温度信号传输

独立供电系统

无线信号远传

传感器定位系统显示

（功能可选，单一或多选）

五、应用领域：

电力网线、塔架、野外设备、

通信塔、输电线路、海上钻井平台等

六、检测性能：

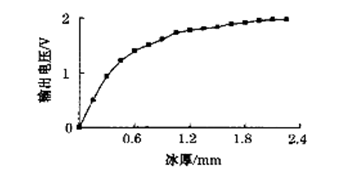

输出电压信号和冰层厚度的对比曲线：

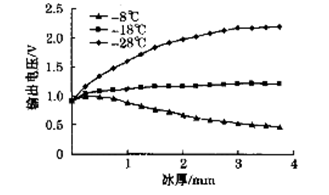

各个温度对输出电压与冰层厚度的对比曲线的影响：

衡量结冰传感器检测性能的参数主要有：分辨率、灵敏度、温度系数、准确度、精 确度等。

（1）分辨率是指结冰传感器能够感知的小结冰厚度。

（2）灵敏度是指结冰厚度变化与结冰传感器输出变化的比值。

（3）温度系数是指没有结冰信号时，结冰传感器的输出变化与温度变化的比值。

（4）准确度是指用结冰传感器对同一结冰厚度进行检测，得到一系列数据，这一系列数据的中心点与实际结冰厚度的接近程度。

（5）精 确度是指上述一系列数据点相对于其中心点的分散程度。

七、精籁电子可延伸技术：

1、输出4-20MA模拟量连续信号。

2、与上层PLC控制系统连接实现自控（主推三菱系列PLC、西门子PLC、施耐德PLC）。

3、蓝牙手机显示功能，在手机端显示液位高度（蓝牙距离10米）。

4、可支持GPRS远程传输，GSM远程通信。

5、可支持232、485通信，（MODBUS通信协议等）。

6、可支持DCS组态显示。

八、安装方式

塔装：安装在可能结冰影响安全的场所，探头部分需要将探头的探测薄膜与需要探测的物质接触，使所需探测的物质结冰的同时，探头也可以同步结冰。才能使产品探测有效。

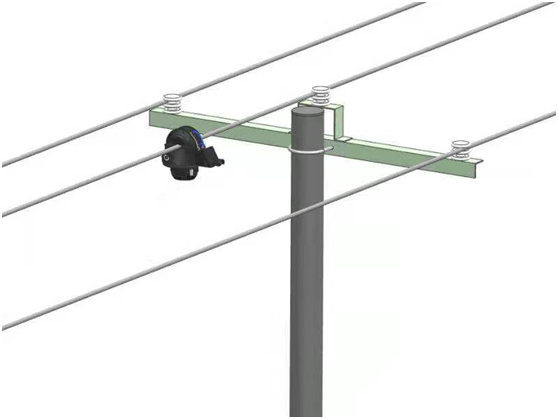

供电线路安装：将本产品夹在供电线路上，使产品与供电线路贴合，输出线路顺于供电线路至发射装置及供电装置。

九、维护与使用

产品探头不应被其他物体覆盖遮挡，不需要太多维护，只需要定期检查是否有物体遮挡住探头或者灰尘堆积过多影响精度。

十、JS-J结冰传感器选型表

第二部分

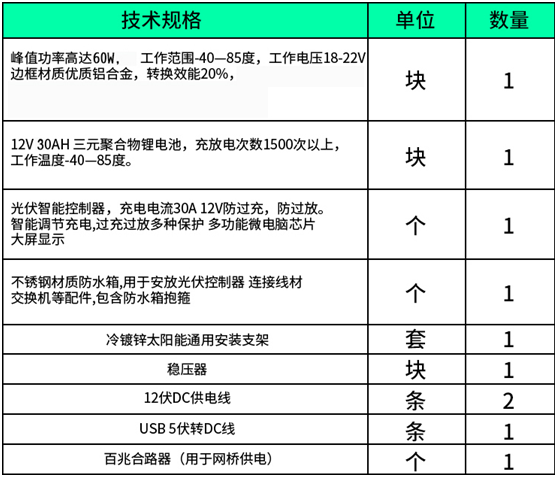

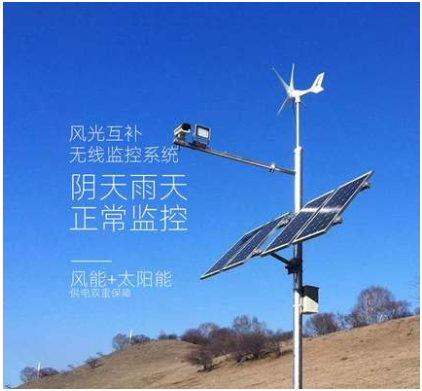

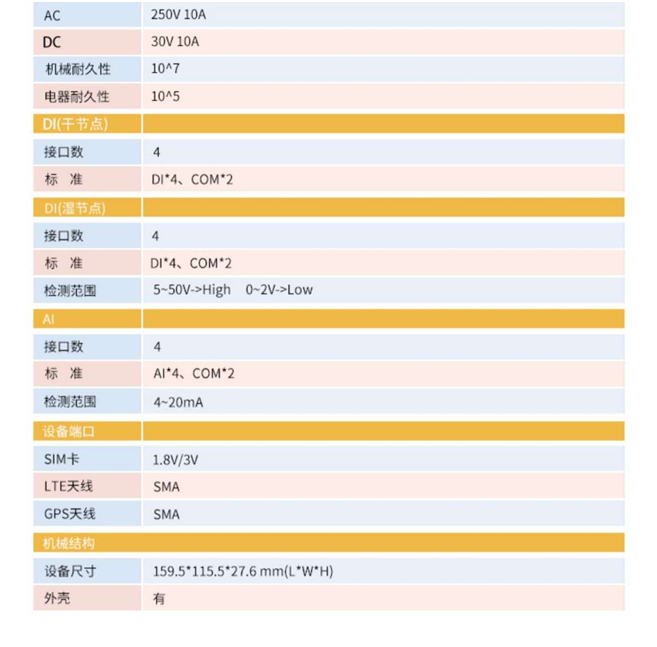

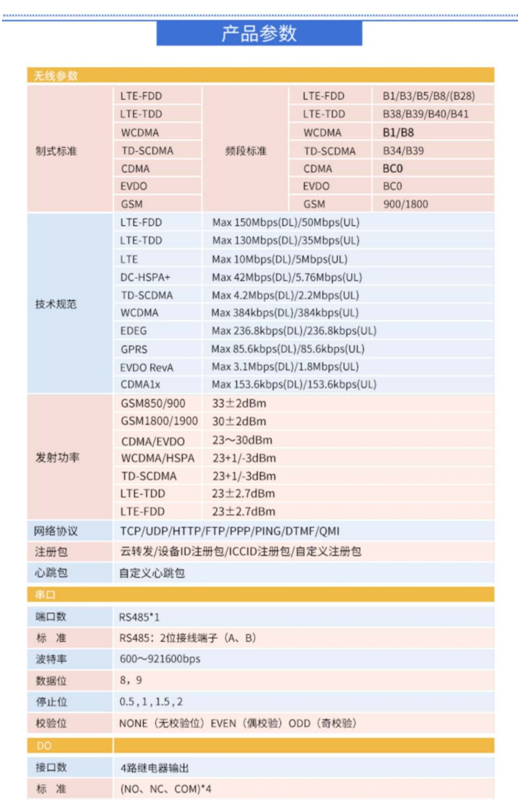

结冰传感器无线远传终端及供电系统

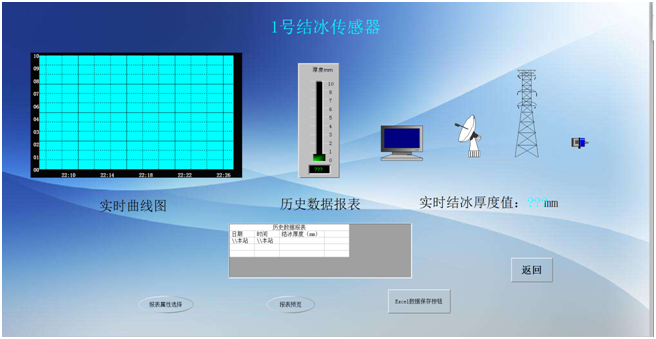

三、结冰传感器系统功能

1、   实时冰厚值显示

2、   实时冰厚曲线图

3、   每一号机子单独显示界面

4、   历史数据查询

5、   数据报表打印记录

6、   地图路段结冰预报警

7、   可远程修改各个结冰传感器的设置参数、重启、升级软件等

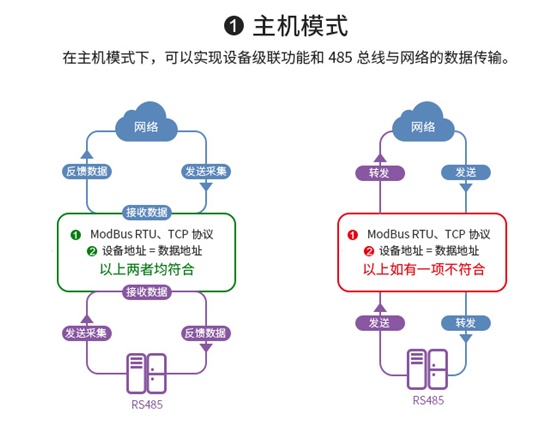

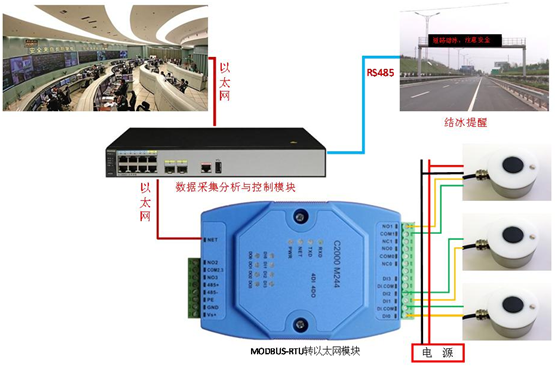

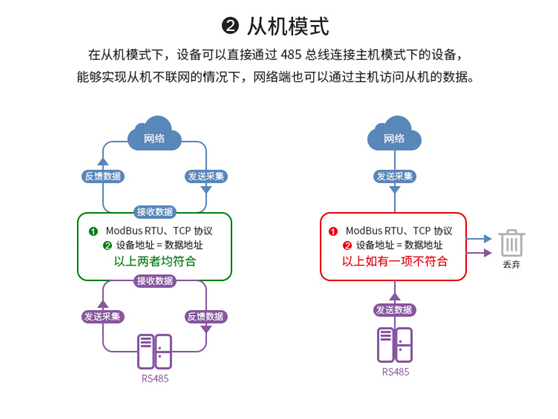

四、系统框图

五、实时现场图片
